12KM无人机远距离无线通信模块视频遥数图传输1对多开发板620

•
•
•
•

全引脚插针孔设计 · 即插即测 · 远距离无线通信评估平台

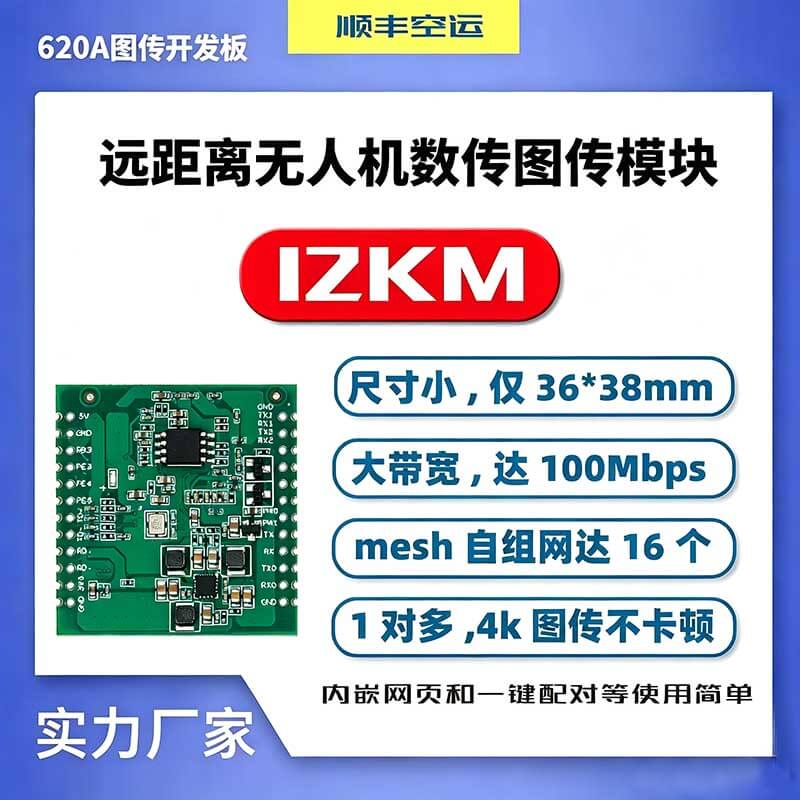

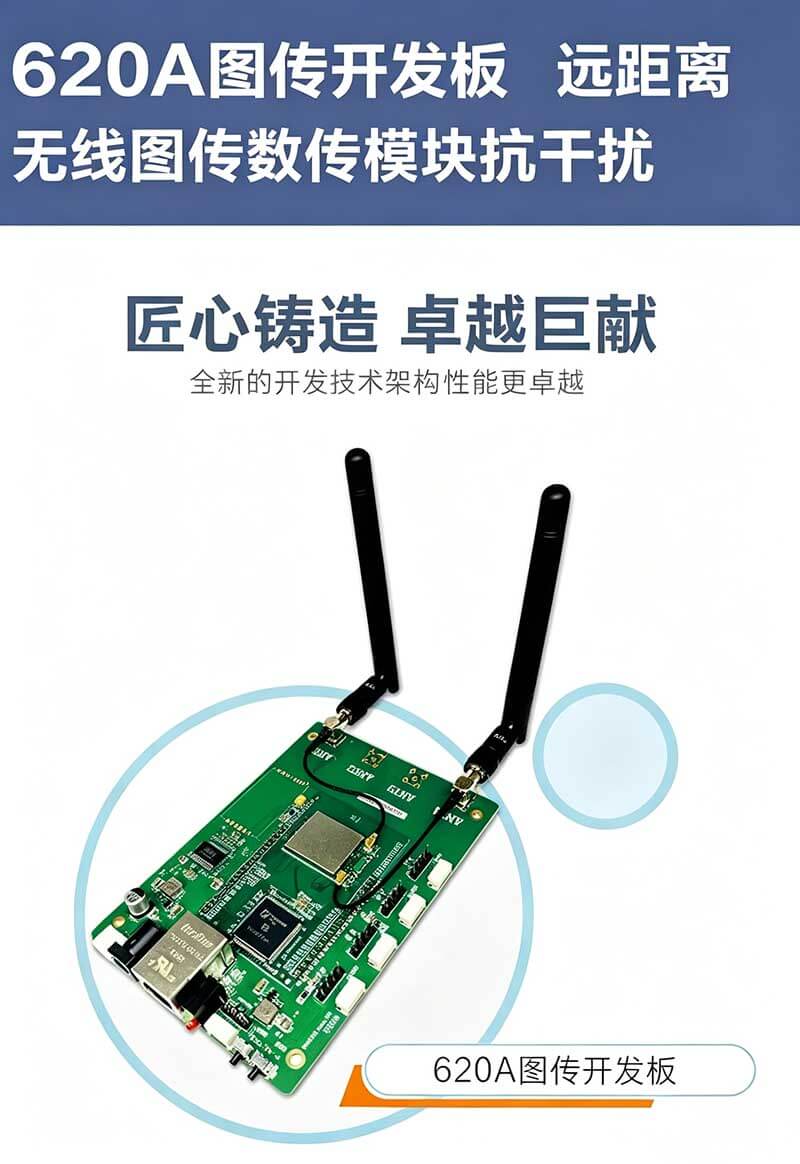

云慧信达 推出的 HD620A 开发板，是基于 HD620A 远距离双频 WiFi 模块打造的全功能评估与开发平台。开发板以 1:1 完全实现模块功能 为设计理念，将模块的所有接口完整引出，并特别采用 全引脚插针孔 设计，方便用户直接进行功能测试、性能评估与系统集成开发。

 产品定位

HD620A 开发板主要用于产品测试、功能验证与前期开发，是用户评估 HD620A 模块性能、验证系统方案的理想平台。开发板已完全实现模块全部功能，可直接使用模块各接口功能，帮助用户在正式集成前完成充分的技术验证。

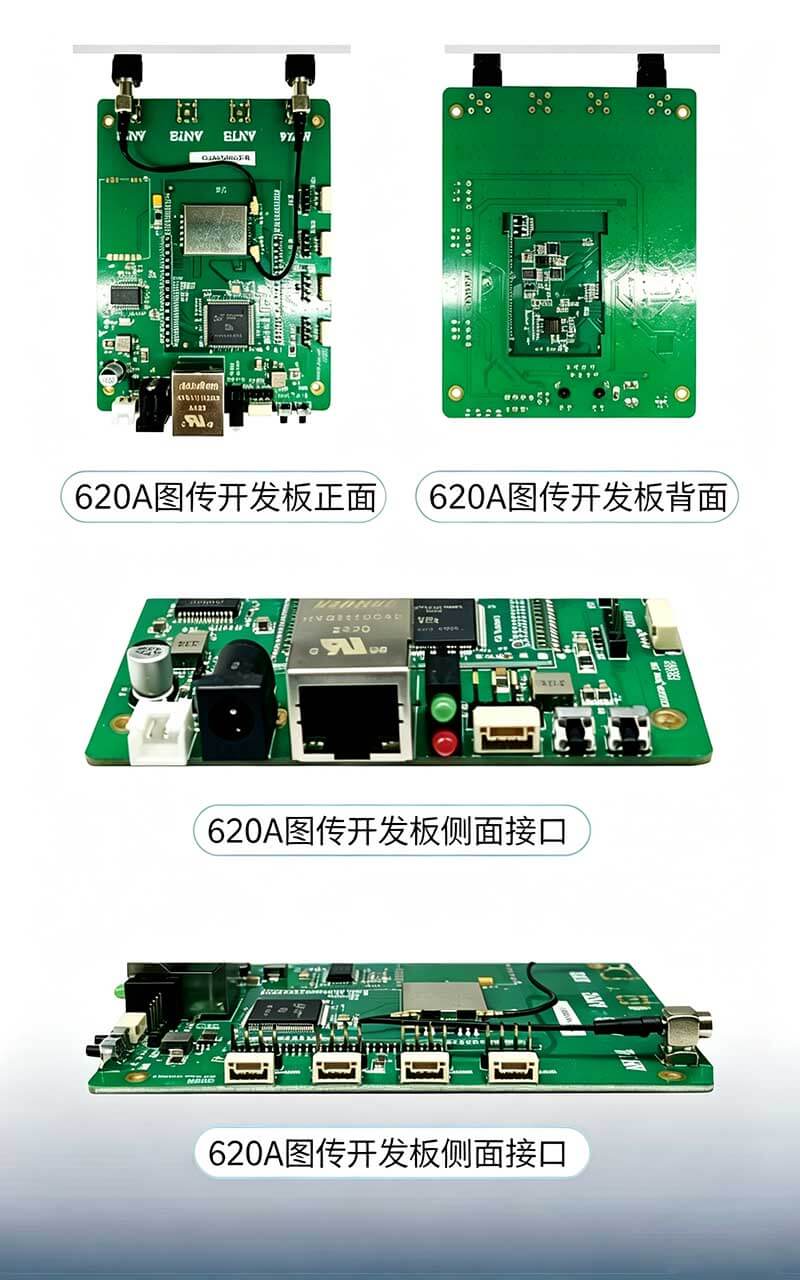

开发板物理规格

与模块的紧凑尺寸不同，开发板针对桌面测试与便捷操作进行了专门的物理设计：

 核心亮点

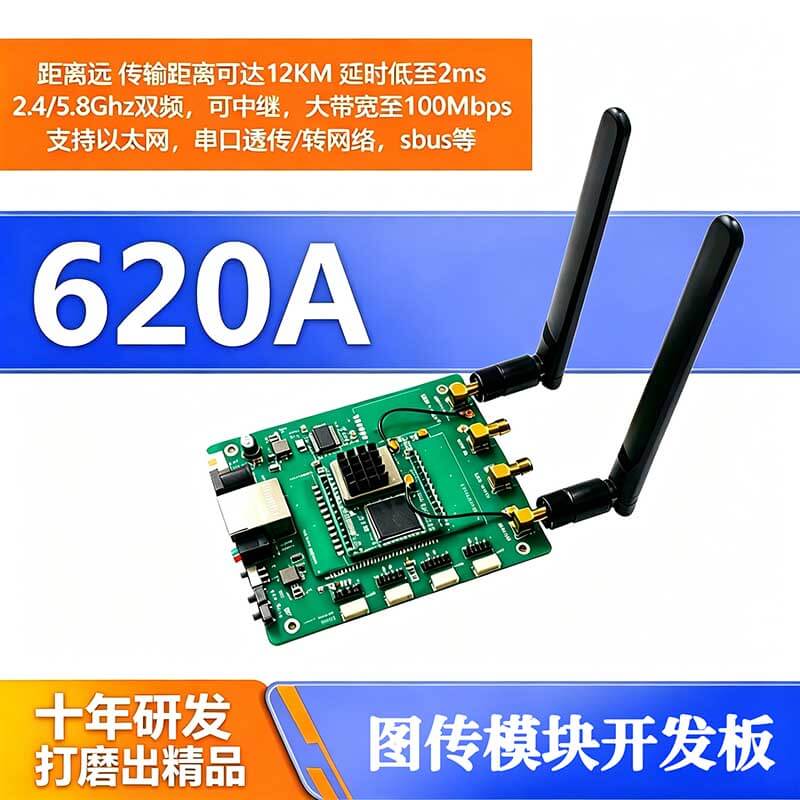

• 超远传输距离

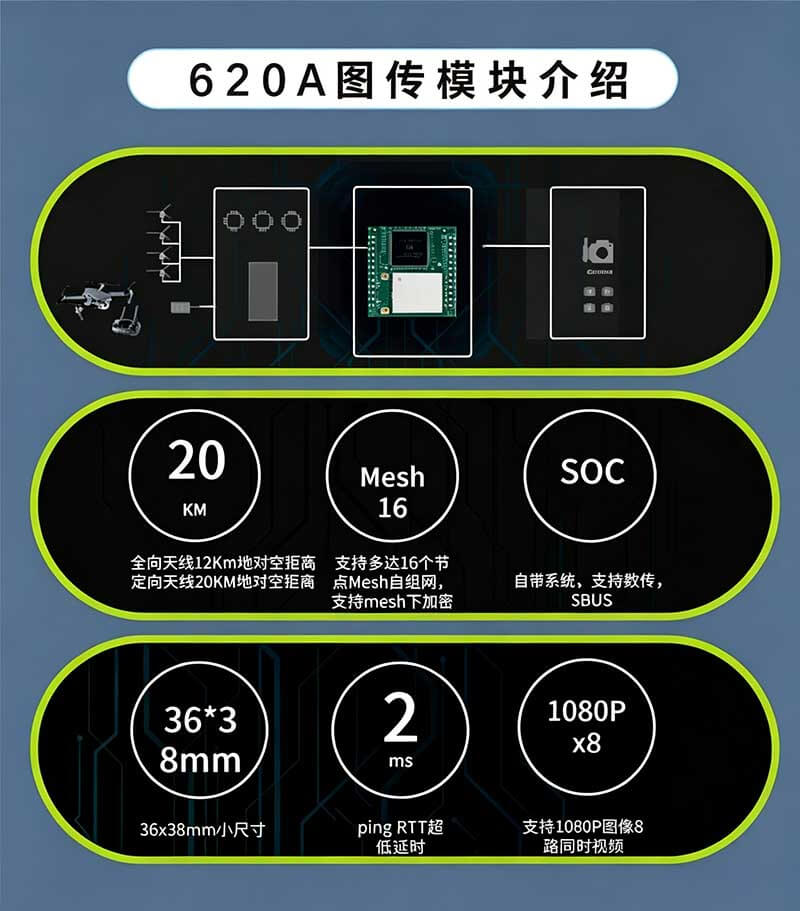

       全向天线条件下传输距离可达 >12km（2Mbps 速率）；搭配定向天线可达 20km（地对空无干扰）；城市环境下地对地通视距离达 1km。

• 强劲无线性能
       最大发射功率 24dBm，结合 2×2 MIMO、ML、MRC 分集技术，有效增强信号穿透力与抗干扰能力。传输速率自适应，最高可达 100Mbps。

• 全双工高速传输
       RTT 往返延时低至 2ms，满足实时图传与遥测数据链的严苛要求。

• 双频段覆盖，抗干扰能力强
       支持 2.4GHz 和 5.1~5.8GHz 双频段工作，支持频点无缝实时切换（跳频），有效应对复杂电磁环境。

• 全引脚插针孔设计，安装方便
       开发板将所有接口以 插针孔 形式开放，用户可直接使用杜邦线连接飞控、相机、电脑等设备进行测试，无需焊接或额外转接板，大幅降低开发门槛。

• 丰富接口，灵活扩展

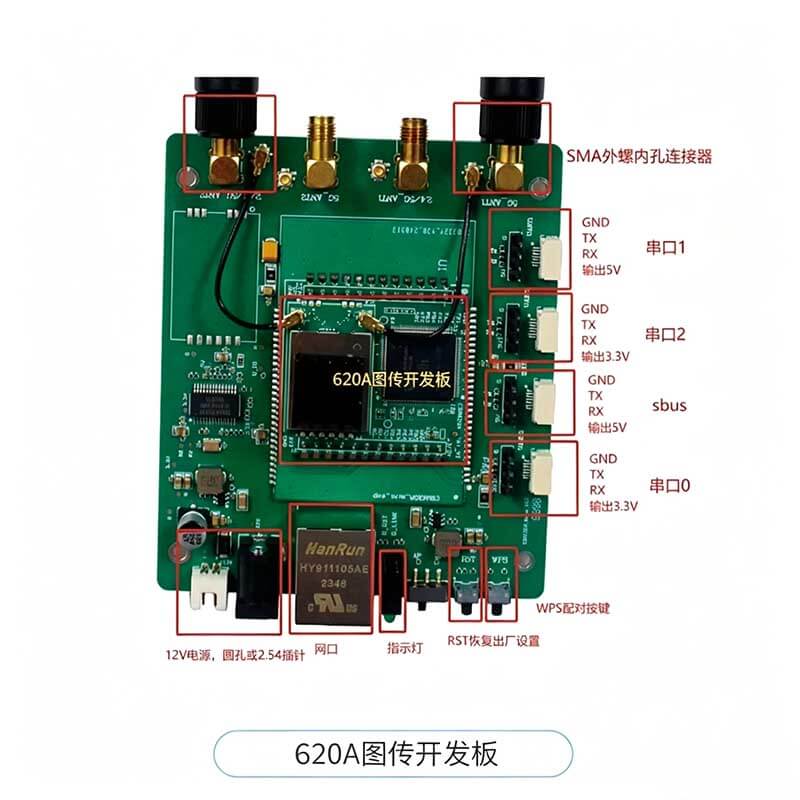

       提供 10/100M 以太网口、三路 UART（支持透传）、SBUS（与 UART2 复用）、GPIO、WPS 配对按键 等接口，满足多样化外设连接与控制需求。

• 一键配对，简单易用
       支持 WPS 一键配对，AP 和 STA 同时按下配对键即可自动完成配置；内嵌网页配置界面，无需安装额外软件。

• 灵活组网，多拓扑支持
       支持 点对点、点对多点、中继、MESH 自组网（最多 16 节点），满足从简单一对一远传到复杂多节点网络的各类场景需求。

• 宽温工作，稳定可靠
       工作温度范围 -40~80℃，适应严苛环境；支持 WPA2 AES 加密，保障数据安全。

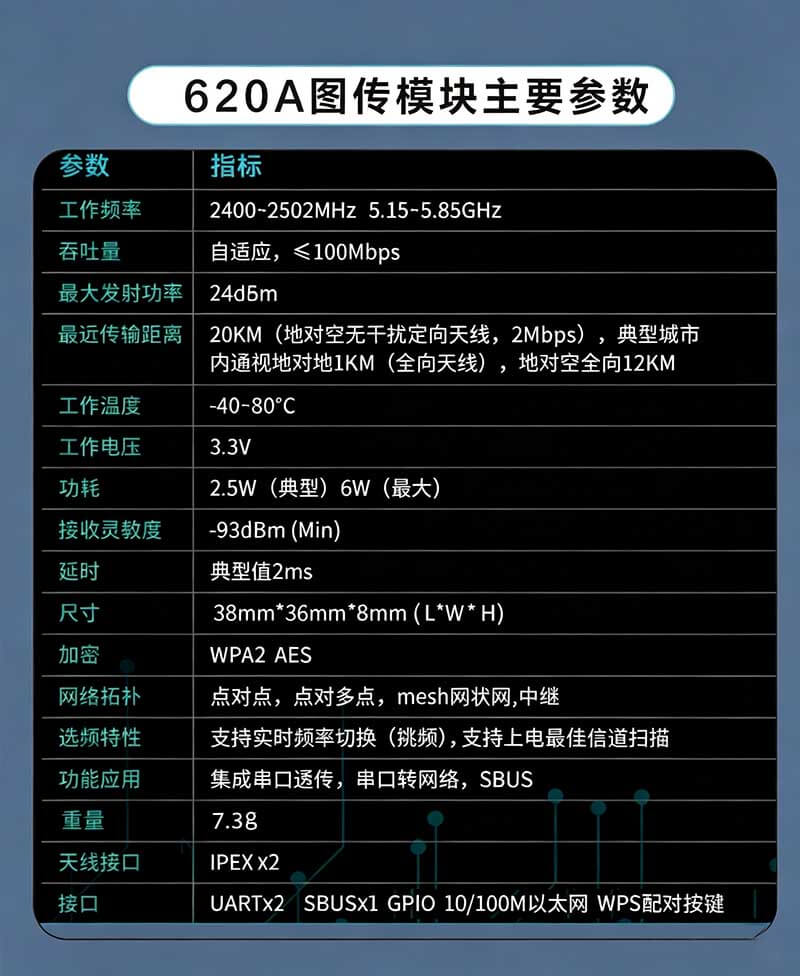

 技术规格

开发板专属特性

1. 全引脚插针孔，安装方便 — 所有接口以插针孔形式开放，适配标准杜邦线，无需焊接即可完成连接测试。

2. 全功能引出，即插即测 — 模块所有接口完整引出，无需额外转接即可直接连接飞控、相机、电脑等设备进行测试。

3. 一键配对，快速评估 — 支持 WPS 一键配对，AP 和 STA 同时按下配对键即可自动完成配置；内嵌网页配置界面，无需安装额外软件。

4. 多模式切换 — 支持 AP/STA/MESH 模式切换，满足不同组网场景的测试需求。

5. 完善的散热设计 — 板卡预留散热器安装位置，确保大功率长时间运行时的热稳定性。

6. 完整的文档与技术支持 — 提供详细的开发板说明书、硬件参考设计及技术支持。

 典型应用

• 无人机与机器人研发：远距离遥控、高清图传、遥测数据链的系统验证与原型开发

• 工业无线通信：现场设备无线控制与数据采集的方案评估

• 安防监控：无线视频回传、应急通信的系统搭建

• MESH 自组网：多节点无线网络的原型验证与性能测试

 为何选择 HD620A 开发板？

云慧信达深耕远距离无线通信领域，HD620A 开发板以 1:1 完整实现模块功能 为设计核心，结合 全引脚插针孔 的便捷接口设计，为用户提供了一个功能完整、接口齐全、上手简单的评估与开发平台。无论是进行产品选型测试、系统方案验证，还是早期原型开发，HD620A 开发板都能帮助您快速验证设计思路，大幅缩短开发周期。

云慧信达 —— 让连接更远，让开发更简。
 如需获取完整开发板说明书、原理图或技术支持，请联系我们。
