12km无线通信模块视频遥数图传输mesh自组网中继开发板630

•
•
•
•
•
•
•

专为无人机与机器人打造的极致轻量化无线通信评估平台

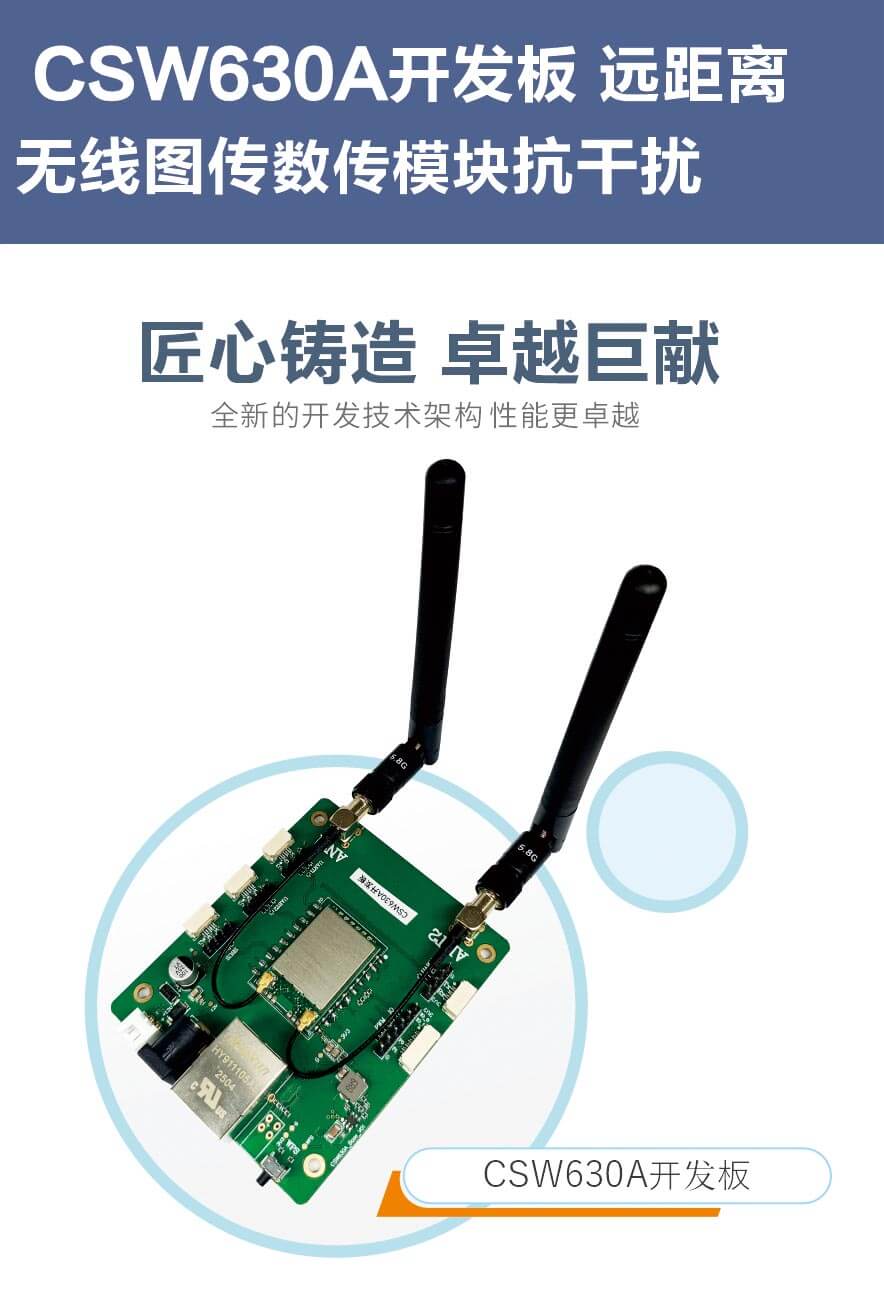

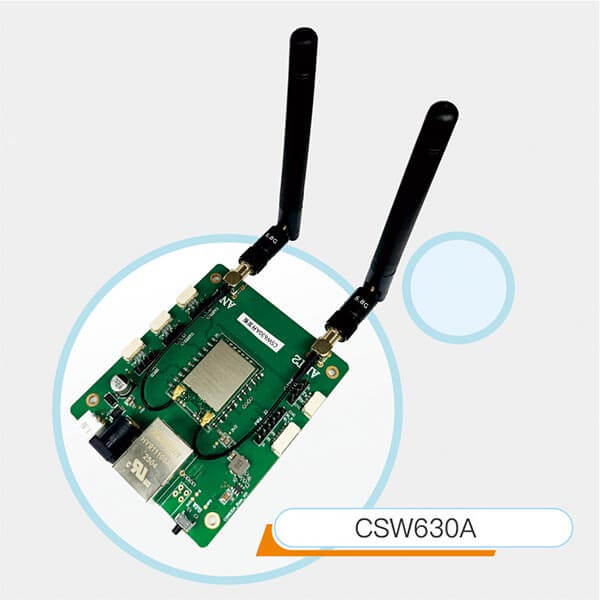

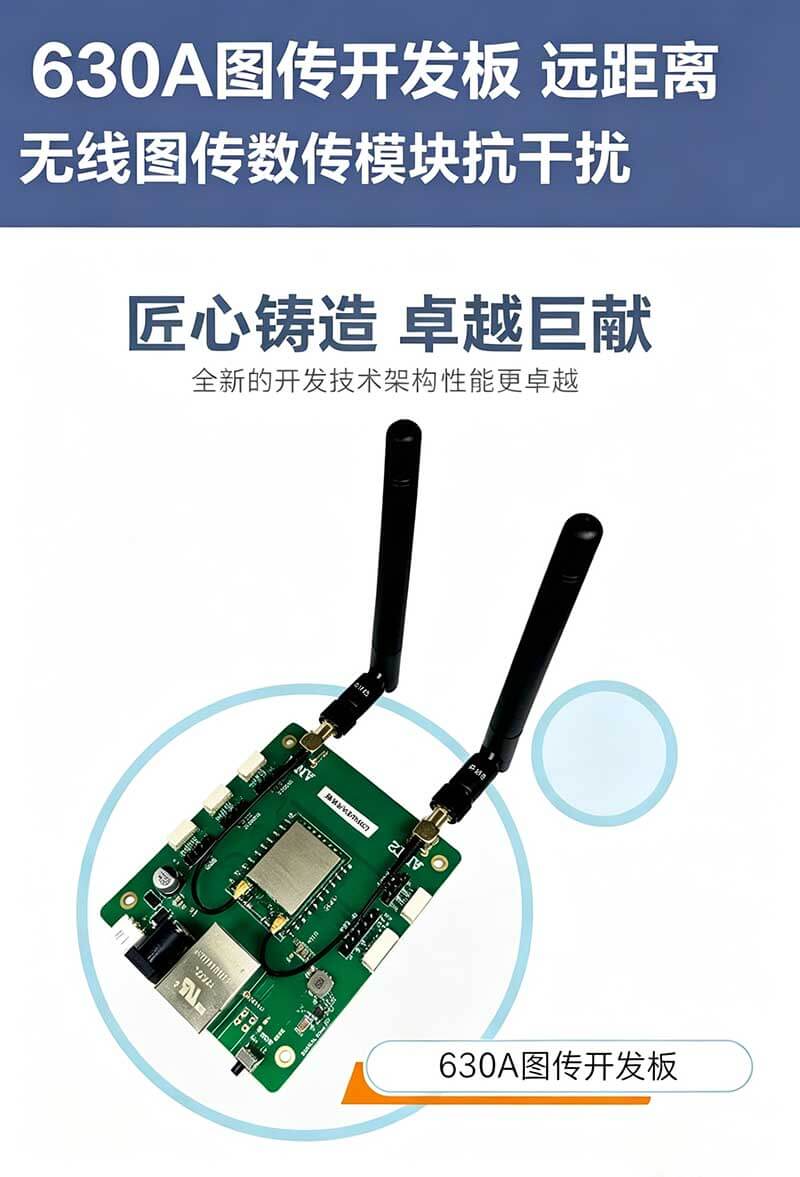

云慧信达 推出的 HD630A 开发板，是基于 HD630A 超小尺寸远距离双频 WiFi 模块打造的全功能评估与开发平台。开发板以 1:1 完全实现模块功能 为设计理念，将模块的所有接口完整引出并优化了物理布局，方便用户直接进行功能测试、性能评估与系统集成开发。

产品定位

HD630A 开发板主要用于产品测试、功能验证与前期开发，是用户评估 HD630A 模块性能、验证系统方案的理想平台。开发板已完全实现模块全部功能，可直接使用模块各接口功能，帮助用户在正式集成前完成充分的技术验证。

开发板物理规格

与模块的极致紧凑尺寸不同，开发板针对桌面测试与便捷操作进行了专门的物理设计：

核心亮点

• 超远传输距离
       全向天线条件下传输距离可达 >12km（2Mbps 速率）；搭配定向天线可达 20km（地对空无干扰）；城市环境下地对地通视距离达 1km。

• 强劲无线性能
       最大发射功率 24dBm，结合 2×2 MIMO、ML、MRC 分集技术，有效增强信号穿透力与抗干扰能力。传输速率自适应，实测最高可达 180Mbps。

• 极致轻巧，模块化设计

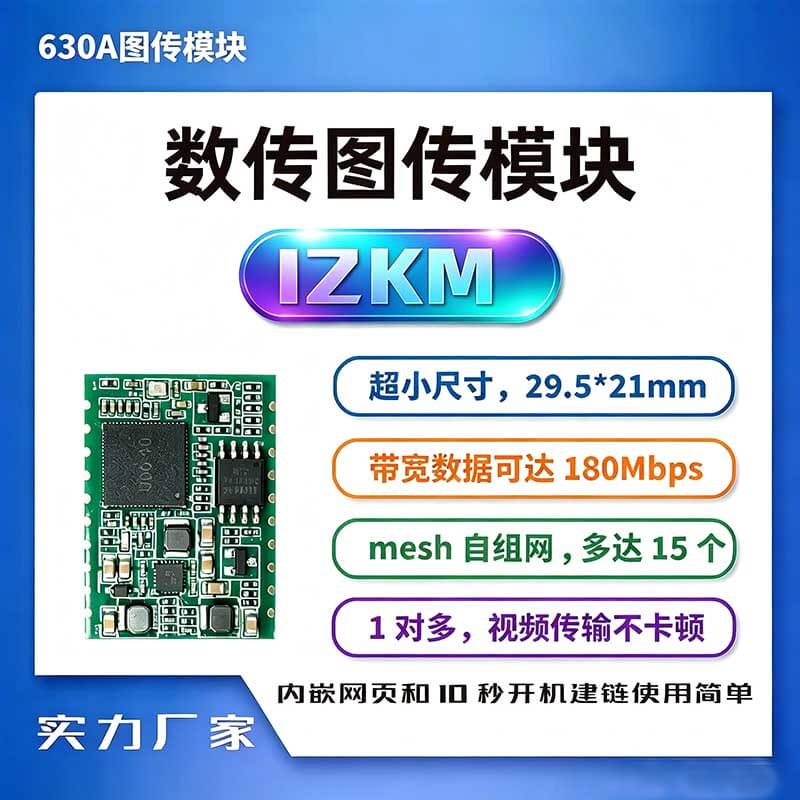

       核心模块仅 29.5×21×6.2mm，重 4.9g，为业内同级别产品中尺寸最小、重量最轻的方案之一。开发板完整引出模块全部接口，便于前期评估与测试。

• 全双工高速传输
       RTT 往返延时低至 2ms，满足实时图传与遥测数据链的严苛要求。

• 双频段覆盖，抗干扰能力强
       支持 2.4GHz 和 5.1~5.8GHz 双频段工作，支持频点无缝实时切换（跳频），有效应对复杂电磁环境。

• 丰富接口，即插即测

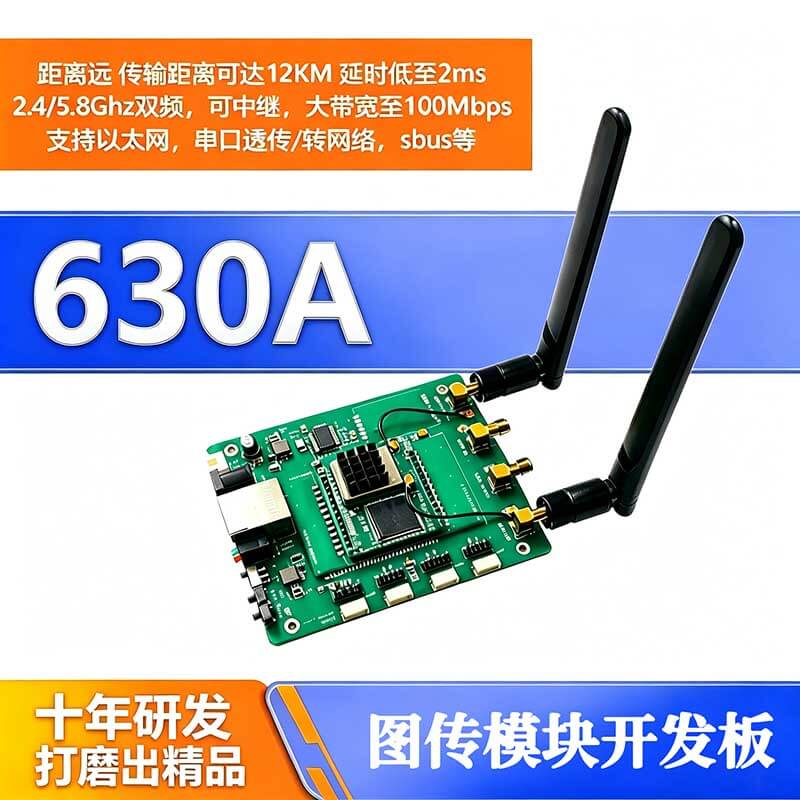

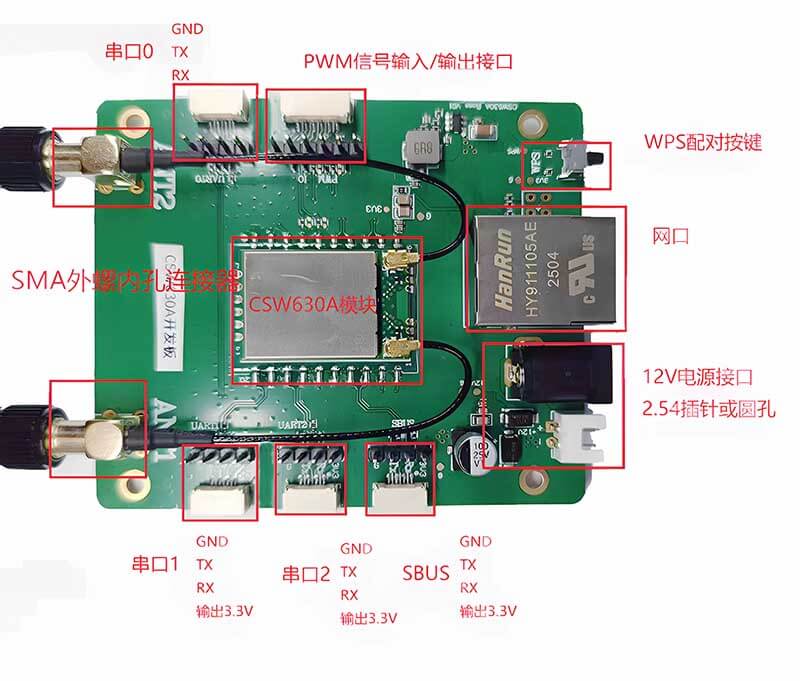

       开发板完整引出 10/100M 以太网口、三路 UART（支持透传，最高波特率 4,000,000）、SBUS（与 UART2 复用）、GPIO、USB、WPS 配对按键 等接口，方便直接连接飞控、相机、电脑等设备进行测试。

• 快速部署，简单易用
         10 秒快速开机建链，支持网页配置，无需安装额外软件即可完成参数设置。

• 灵活组网，多拓扑支持
       支持 点对点、点对多点、中继、MESH 自组网（最多 16 节点），满足从简单一对一远传到复杂多节点网络的各类场景需求。

• 宽温工作，稳定可靠
       工作温度范围 -25~80℃，适应严苛环境；支持 WPA2 AES 加密，保障数据安全。

技术规格

开发板专属特性

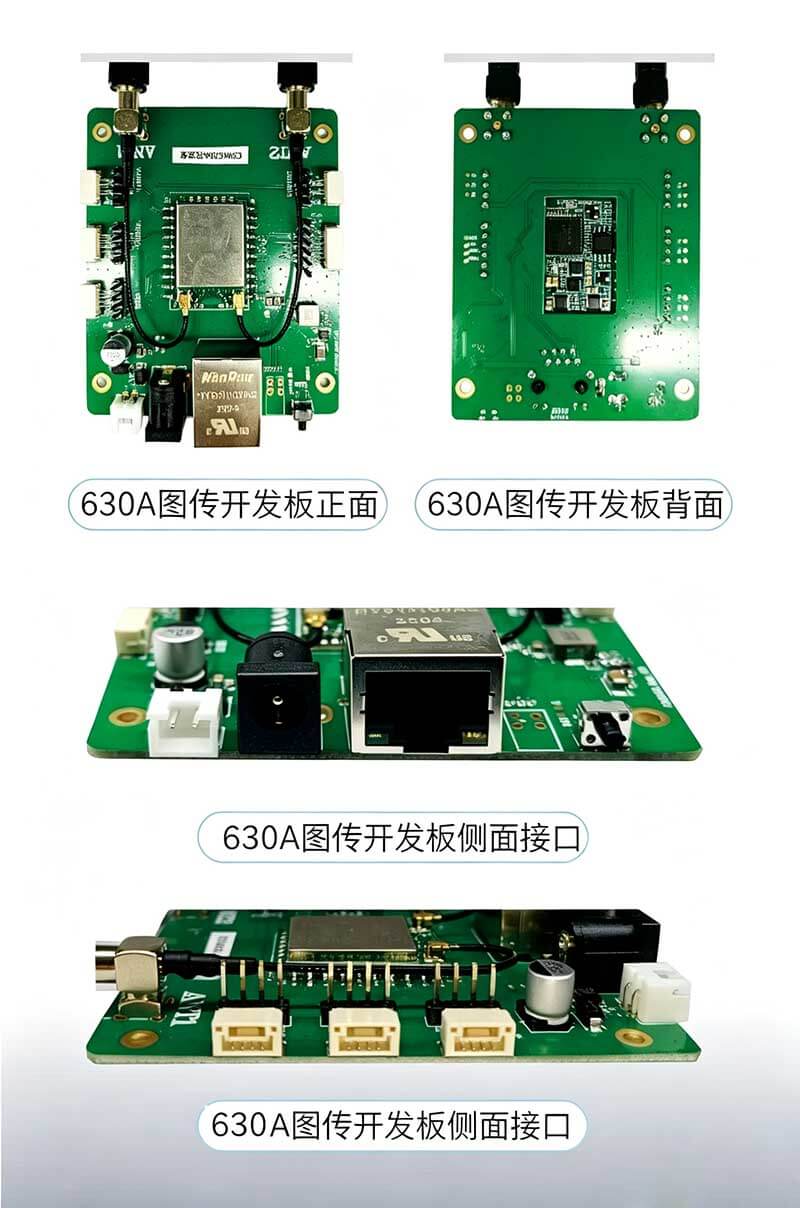

1. 全功能引出，即插即测 — 模块所有接口以排针或标准连接器形式开放，无需额外转接即可直接连接飞控、相机、电脑等设备进行测试。

2. 一键配对，快速评估 — 支持 WPS 一键配对，AP 和 STA 同时按下配对键即可自动完成配置；内嵌网页配置界面，无需安装额外软件。

3. 10 秒快速开机建链 — 模块上电后 10 秒内 完成开机与链路建立，大幅提升测试效率。

4. 多模式切换 — 支持 AP/STA/MESH 模式切换，满足不同组网场景的测试需求。

5. 完善的散热设计 — 板卡预留散热器安装位置，确保大功率长时间运行时的热稳定性。

6. 完整的文档与技术支持 — 提供详细的开发板说明书、硬件参考设计及技术支持。

 典型应用

• 无人机与机器人研发：远距离遥控、高清图传、遥测数据链的系统验证与原型开发

• 工业无线通信：现场设备无线控制与数据采集的方案评估

• 安防监控：无线视频回传、应急通信的系统搭建

• MESH 自组网：多节点无线网络的原型验证与性能测试

为何选择 HD630A 开发板？

云慧信达深耕远距离无线通信领域，HD630A 开发板以 1:1 完整实现模块功能 为设计核心，为用户提供了一个功能完整、接口齐全、上手简单的评估与开发平台。无论是进行产品选型测试、系统方案验证，还是早期原型开发，HD630A 开发板都能帮助您快速验证设计思路，大幅缩短开发周期。

云慧信达 —— 让连接更远，让开发更简。
 如需获取完整开发板说明书、原理图或技术支持，请联系我们。
