无人机远距离20km数字图传系统套装（天空端+地面端）带摄像头

•
•
•
•
•
•
•
•
•
•
•
•
•
•

接口类型

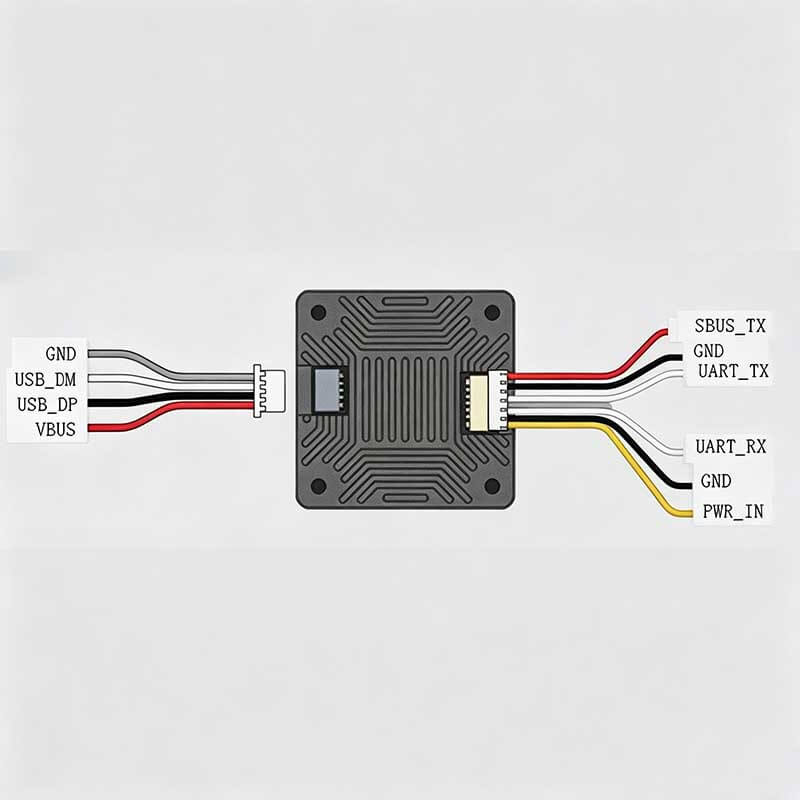

 UART（3.3V串口，含TX/RX）、SBUS（天空端输出）、HDMI OUT（地面端）、Type-C、TF卡槽

工作频率
5.1 ~ 5.9 GHz（共19个频点）

发射功率
 传导功率最大 28 dBm（约630 mW）；菜单可选档位：25mW、100mW、200W、350mW、500mW、700mW（此为射频输出功率设置，与传导功率定义不同）。

通信距离
 ＞20 km（理想无遮挡/地对空环境）

产品重量

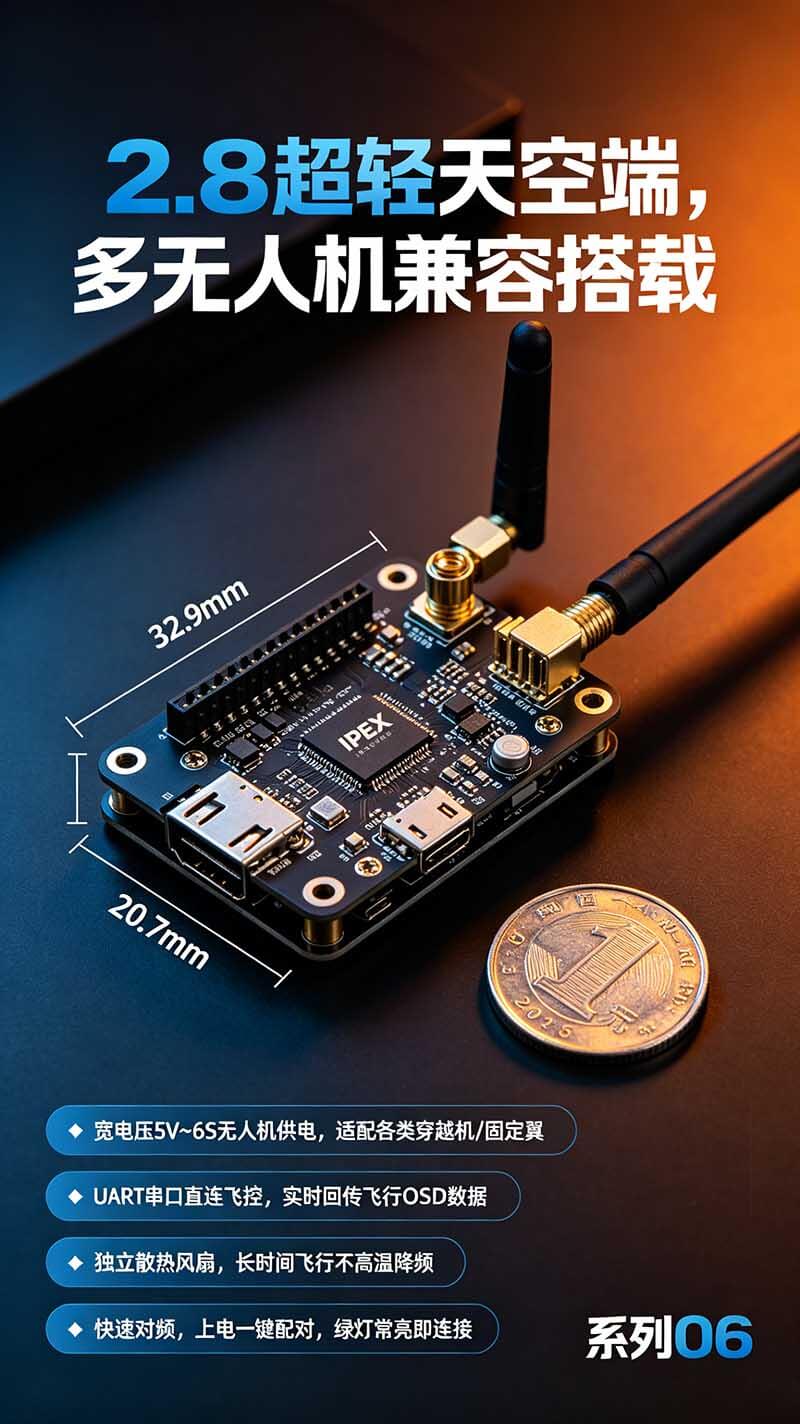

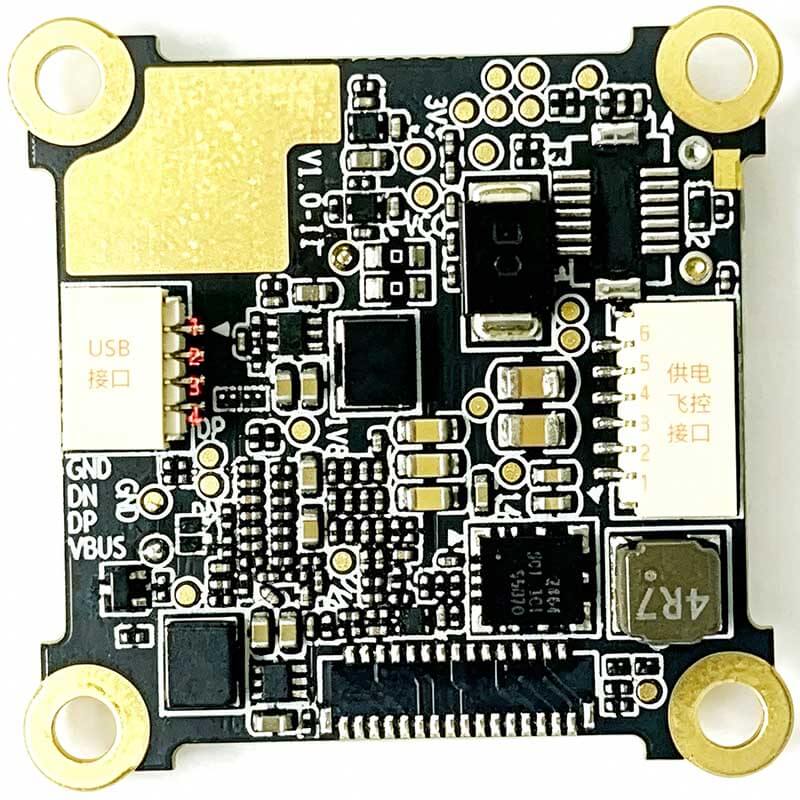

 天空端模块：2.8 g（含IPEX天线接口）

组网方式
   点对点（Point-to-Point）

产品优势（基于说明书提炼）

• 低延迟：平均延迟仅 22 ms，适合FPV飞行。

• 高清画质：支持1080P@60fps视频输出，热成像版可达640×512@50fps。

• 丰富OSD与自定义：支持Betaflight/iNav飞控OSD画布，可调整OSD位置、取景框、聚焦模式等。

• 灵活录像：地面端TF卡录像，支持自动/循环录制，码率可选8/16/24 Mbps。

• 多功率可调：发射功率从25mW至700mW，并支持低功耗待机模式（强制25mW）。

• 竞速/标准双模式：竞速模式提供16个信道，减少干扰。

• 热成像可选：支持可见光/红外相机切换（需对应传感器），并提供白热/红热/融合等颜色映射。

• 固件OTA升级：通过TF卡可同时升级天空端与地面端固件，操作简便。

• 宽压输入：地面端7~30V，天空端5V~6S（约25V），适应多种供电场景。

• 状态提示：蜂鸣器与双色LED清晰指示对频、信号弱、低电压、升级成功等状态。

• 工业级温宽：工作温度-20~60℃，适应严苛环境。

远距离 · 低延迟 · 无人机高清数字图传系统

云慧信达 推出的 YHL618-HD-VTX + VRX 数字图传模块套装，是一款专为无人机、FPV竞速、工业巡检等场景打造的高清数字图传系统。系统由天空端（VTX） 与地面端（VRX） 组成，采用5.1~5.9GHz通信频段，结合私有无线传输协议，在超远传输距离下实现了卓越的画质与极低的延迟表现【17†L1-L4】【18†L1-L4】。

核心亮点

• 超远传输距离
       理想条件下传输距离可达 >20km，为长航时无人机作业、远程巡检等应用提供了可靠的图像传输保障【17†L20】【18†L14】。

• 超低延迟
       平均延迟仅 22ms，接近零感延迟，为FPV竞速和实时操控提供了流畅的视觉反馈体验【17†L17】【18†L9】。

• 高清画质，多种分辨率可选
       支持 1080P、720P、540P 分辨率，视频输出最高支持 1080p@60fps，画面清晰流畅【6†L25】【17†L15】。热成像版本支持 640×512@50fps 红外画面输出【18†L21-L22】。

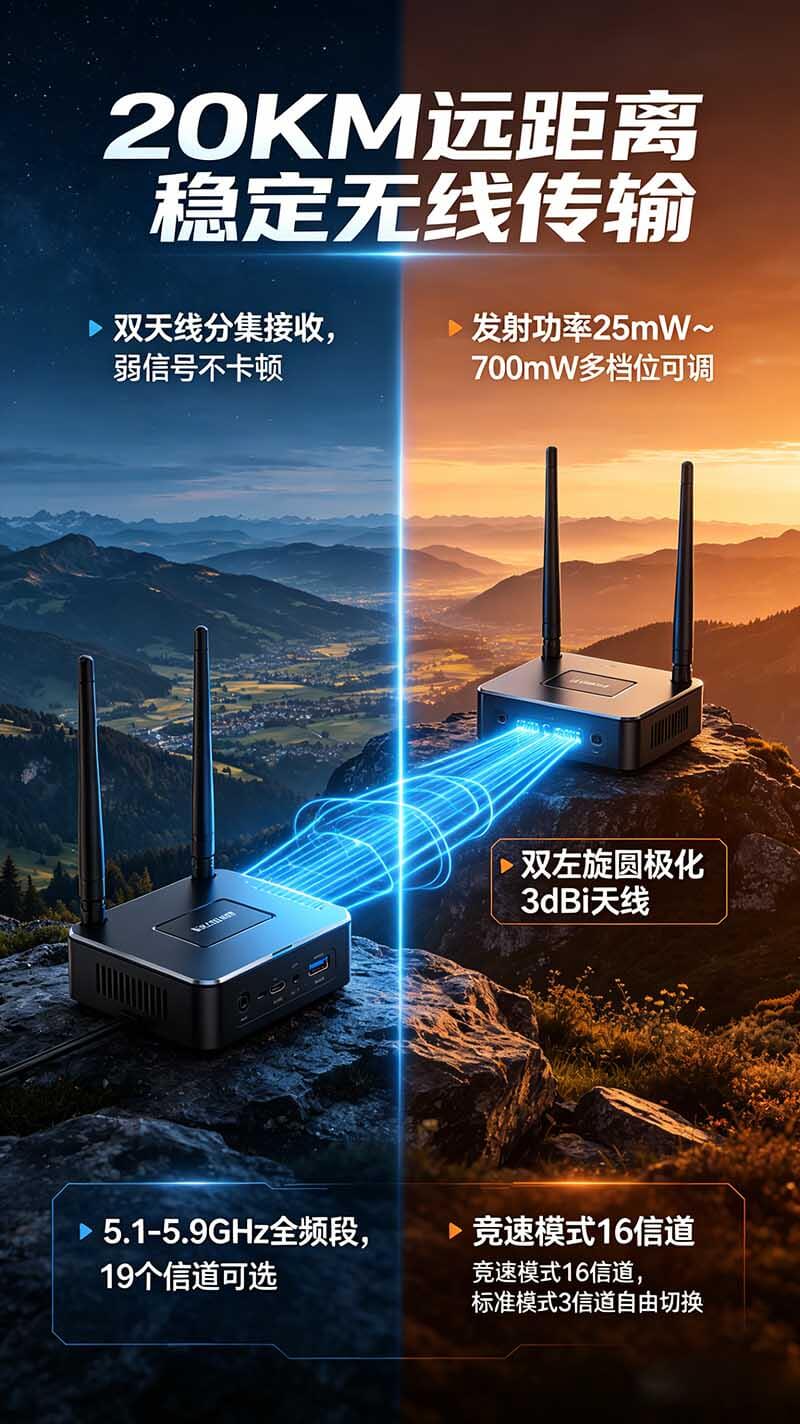

• 双天线MIMO设计
       天空端与地面端均配备双天线，采用左旋圆极化（LHCP）天线【17†L21】【18†L16】，结合MIMO技术，有效增强信号抗干扰能力与传输稳定性。

• 丰富的地面端功能

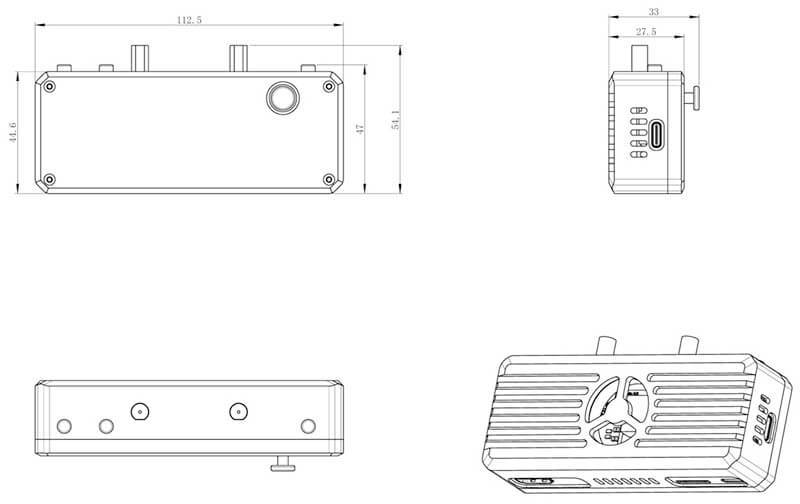

       地面端配备 HDMI 与 Type-C（DP） 双视频输出接口【9†L19-L21】、TF卡插槽（最大支持 2TB）【9†L24】、内置UI菜单系统，支持录像、回放、OSD自定义、信道选择、功率调节等丰富功能【4†L2-L11】【5†L2-L15】【6†L2-L10】。

• 宽压供电，兼容性强
       地面端支持 7~30V 宽压输入，天空端支持 5V~6S 电池供电【17†L18】【18†L10】，适配多种飞行平台。

• 支持主流飞控系统
       兼容 Betaflight 与 INAV 飞控，支持MSP OSD显示，可将飞控关键数据叠加至图传画面【17†L18-L19】【21†L2-L15】。

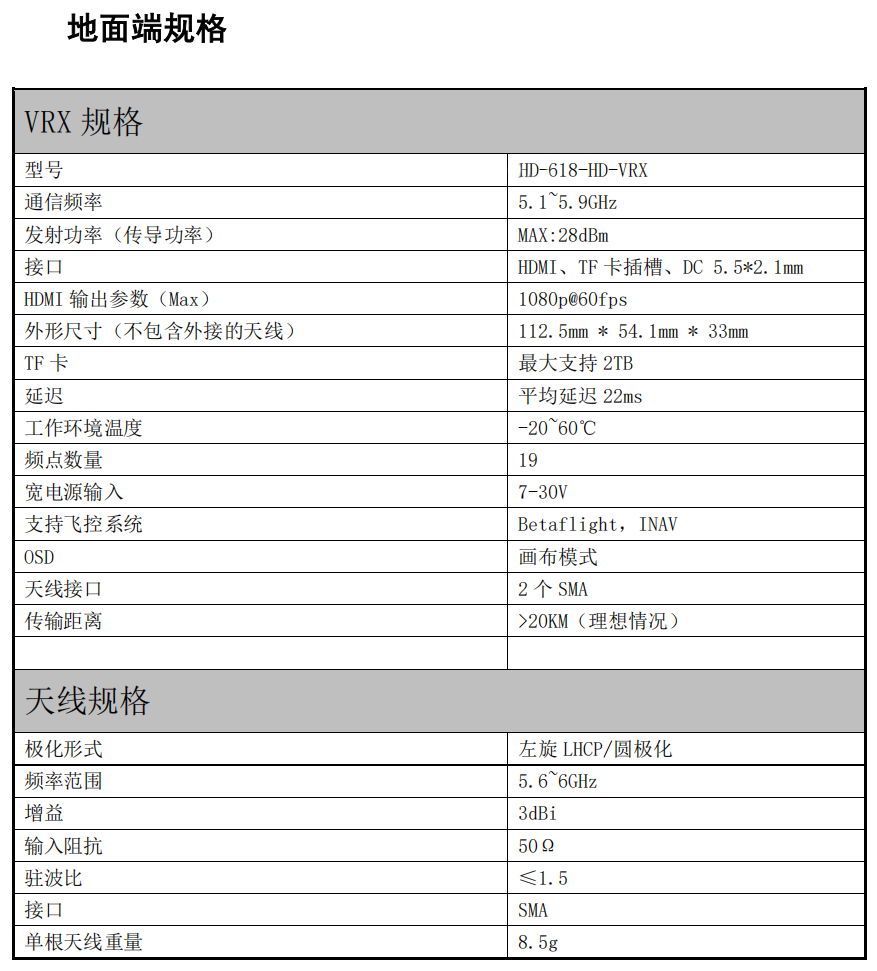

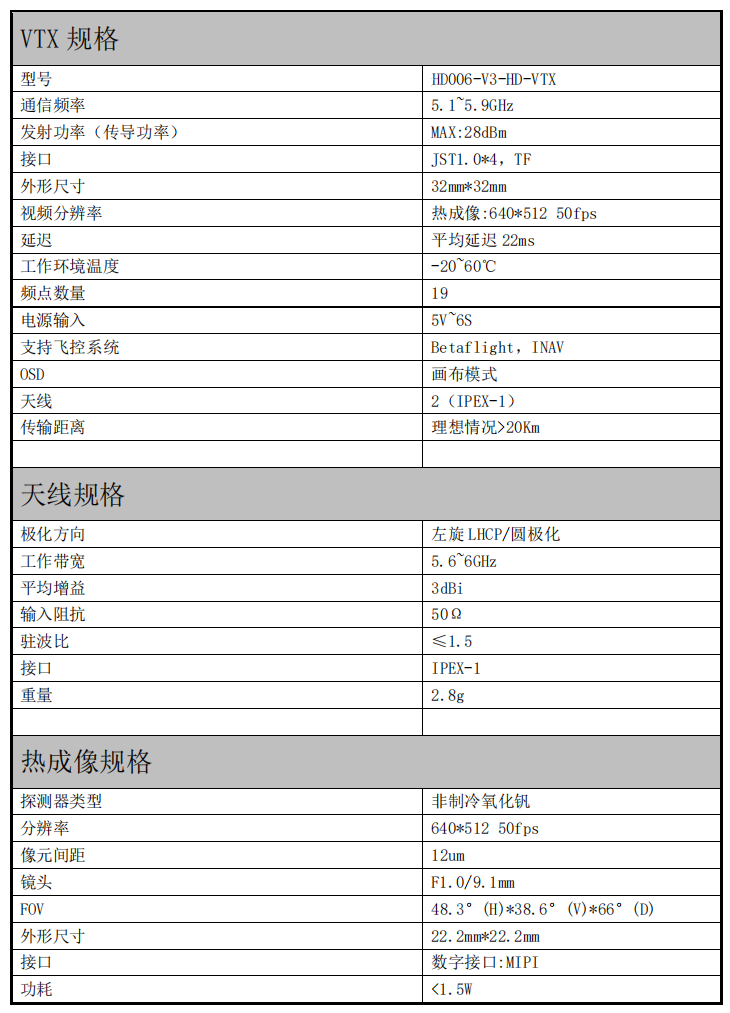

无人机数字图传系统技术规格速览

无人机数字图传系统典型应用

• 无人机FPV飞行：远距离实时图传，低延迟操控体验

• 工业巡检：电力巡检、管道巡检、桥梁检测等远程视觉检查

• 安防监控：应急指挥、边海防巡逻、远程侦察

• 影视拍摄：航拍监看、导演监视器信号传输

 为何选择 YHL618-HD 数字图传套装？

云慧信达深耕远距离无线通信与数字图传领域，YHL618-HD套装集成了超远传输距离、超低延迟与高清画质三大核心优势，为FPV飞手与行业用户提供了专业级的数字图传解决方案。系统配备完善的UI交互界面、灵活的功率调节（25mW~700mW）【6†L24】、双模式切换（标准/竞速）【7†L5】以及OTA固件升级功能【8†L20】，助力用户在不同场景下快速部署、稳定作业。
