12KM无人机远距离无线通信模块视频遥数图传输中继mesh模组630

•
•
•
•
•
•

接口类型：UART,网口,sbus

工作频率：2.4GHz，5.1~5.8GHz

发射功率：24dBm

通信距离：12km(地对空)，定向20km

产品重量：4.9g(模块)

组网方式：mesh(16个)，中继，点对点，点对多

产品优势：产品支持图传，遥传和数传。距离远，速率高，速率高可达180Mbps；低延时，RTT往返延时低至2ms；全双工高速传输的无线模块。抗干扰，2.4GHz/5GHz双频，并支持频点无缝实时切换，有效面对干扰；10秒快速开机建链，网页配置，使用简单；地对空20KM全向

无人机图传通信模块性能参数：

小尺寸 · 远距离 · 高性能无线通信核心模块

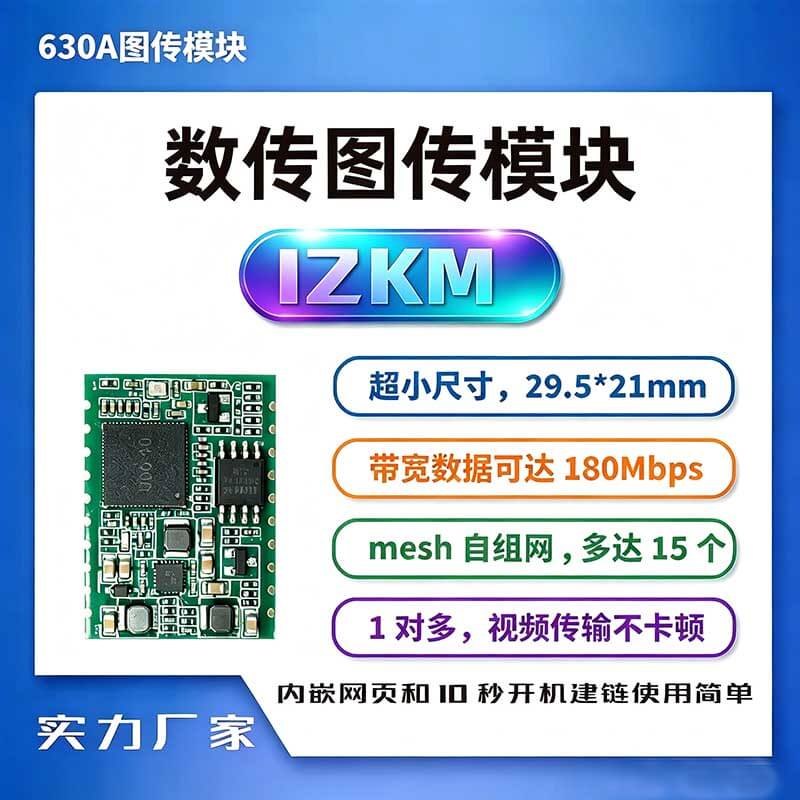

云慧信达 推出的 630A 是一款基于802.11标准的超小尺寸远距离双频WiFi私有协议专用通信模块。模块尺寸仅为 29.5×21×6.2mm，重量仅 4.9g，在极致轻量化的体积内实现了超远距离数据传输与高可靠性连接，完美适配无人机、机器人、工业物联网等对空间和重量有严苛要求的应用场景。

无人机图传通信模块性能优势：

1.距离远，全向无线传输距离最远可达12KM

2.超小尺寸，29.5*21mm体积

3.一对多，多路视频同时传输不卡顿

4.低延时，RTT往返延时低至2ms

5.支持中继，可以中继传输，覆盖信号无死角

6.大带宽，实测数据可达180Mbps

7.抗干扰，2.4GHz/5GHz双频，并支持频点无缝实时切换，有效面对干扰

8.10秒快速开机建链

9.支持MESH自组网,最多可达16个

10.支持以太网，串口透传，串口转网络，SBUS等多接口

11.网页配置，使用简单

无人机图传通信模块性能核心亮点

• 超远传输距离
       搭配全向天线，地对空通视条件下传输距离可达 >15km（2Mbps速率）；搭配定向天线，传输距离更可扩展至 >30km。城市环境下地对地通视距离达 1km，真正突破短距无线通信的瓶颈。

• 强劲无线性能
       双路发射，最大发射功率 24dBm，结合2×2 MIMO双发双收技术，有效增强信号穿透力与抗干扰能力。传输速率自适应，实测最高可达 180Mbps。

• 极致轻巧，易于集成
       模块仅 29.5×21×6.2mm，重 4.9g，为业内同级别产品中尺寸最小、重量最轻的方案之一，便于集成到空间紧凑的移动设备中。

• 丰富接口，灵活扩展

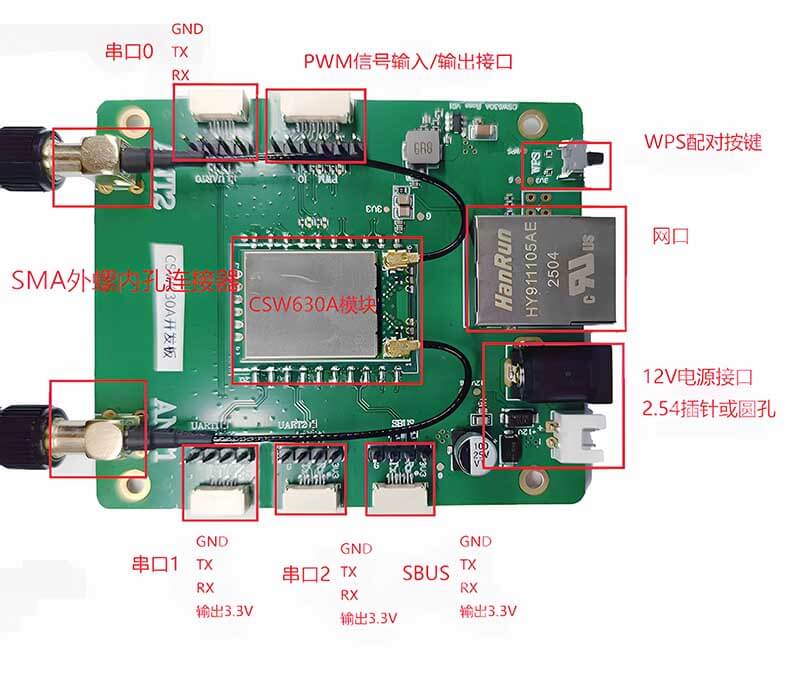

       提供100M以太网口、三路UART（支持最高 4,000,000 波特率）、SBUS接口（与UART2复用）、GPIO、LED状态指示、WPS一键配对及PWM预留接口，满足多样化外设连接与控制需求。

• 宽温工作，稳定可靠
       工作温度范围 -40~80℃，适应严苛工业环境；支持WPA2加密，保障数据传输安全。

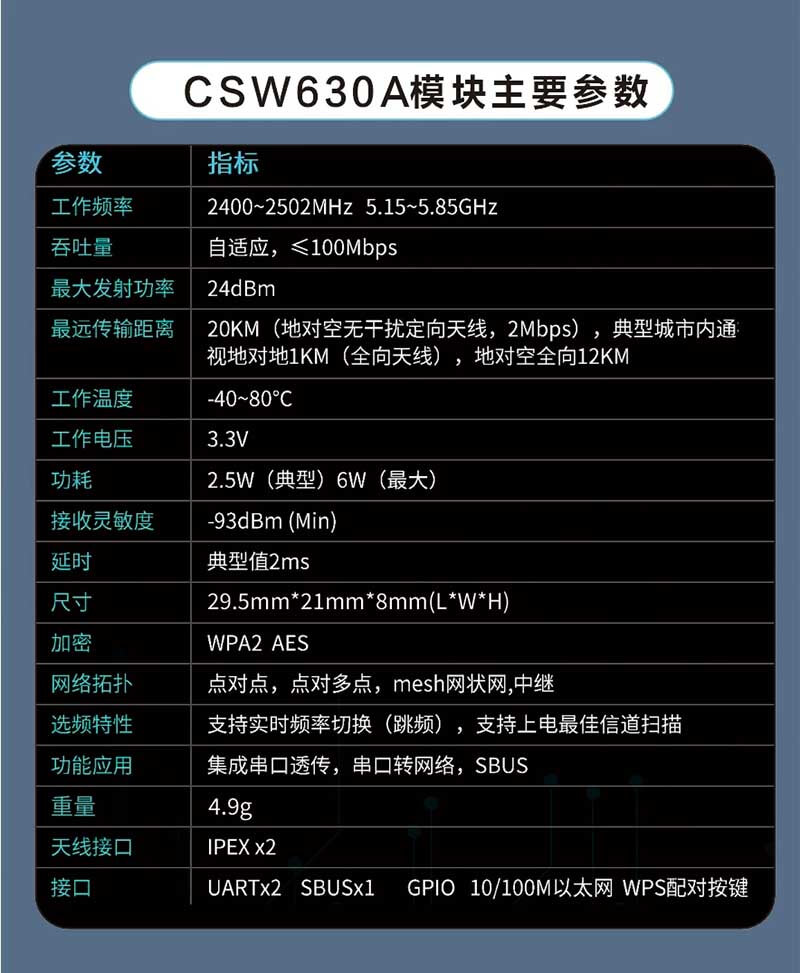

无人机图传通信模块性能参数技术规格

无人机图传通信模块性能典型应用

• 无人机与机器人：远距离遥控、高清图传、遥测数据链

• 工业自动化：现场设备无线控制与数据采集

• 安防监控：无线视频回传、应急通信

• 物联网网关：串口设备快速接入网络，实现串口转网口/透传

为何选择 630A？

云慧信达深耕远距离无线通信领域，CSW630A集成了多年技术积累，以极致小巧的尺寸、超远传输距离和卓越的性价比，助力客户快速实现产品的无线化升级。模块提供详尽的硬件设计指南和软件配置支持，大幅缩短开发周期，加速产品上市。
